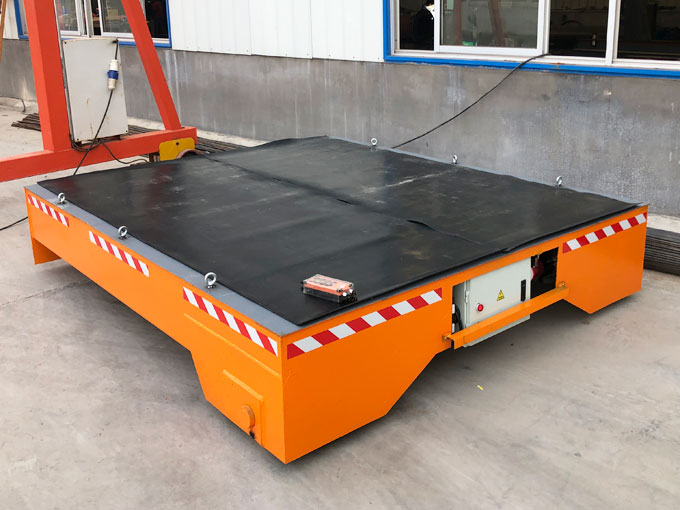

KPX蓄电池电动平车，主要优点是对轨道铺设要求不高，按普通钢轨铺设方法即可使平车正常运行，特别使用于老轨道的利用，可不进行改造也可使用，并且不受运行距离的限制，可可适应弯轨道运行的供电方式。

技术参数

1、产品概述：

       本说明书适用于电动平车安装使用维护及试车验收。

       1.1电动平车的主要用途：

       电动平车用于工厂、库房、料厂等固定跨间内搬运物料，安装维修设备。

       1.2主要性能参数及构造：

       1.2.1主要性能参数

       自重:t载重:t，供电方式:蓄电池，轨距:

       电源电压:24V，速度:30m/min，轴距:，台面尺寸:1500mm×1000mm

       1.2.2电动平车的构成

       1.运行机构2.小车架3.电气设备4.拐弯装置

       a.运行机构

       由电动机、制动器、减速器、旋转装置、轮组构成等组成。

       b.小车架结构

       由工字钢、槽钢、钢板、角钢等组成。

       c.电气控制设备

       电源箱、开关、蓄电池等组成。

       1.3吊运保管注意事项

       电动平车，在吊运时需用专门吊装设备，要避免平板车在吊装、转运及存放不合理造成部件损坏等故障。需注意下列事项：

       a.吊装时按设备工作状态进行吊运；

       b.起吊线应在设备重心的对称点起吊；

       c.吊点处应有足够刚性，吊运部应垫上木材、橡胶或其它缓冲物，以防吊运钢丝绳直接接触吊物，将设备拉伤；

       d.存放时应有足够强度的支承架垫起，按电动平车工作状态存放；

       e.露天存放应有防雨防晒措施，传动部及电气设备应有防水防锈、防碰防盗保护措施；

       1.4保证期

       保证所供应的电动平车，在用户妥善和合理使用的条件下，自使用日算起12个月内，但不超过自发货日起12个月期间内，如发现设备质量问题，按“三包”原则规定执行。

2、安装与调整

       a.按合同规定，货到用户三个月内，供需双方派员、按设备装箱单清点核实，发现问题及时处理，

       b.设备一般在地面组装，整体吊装。检查好各项数据，如小车轨距等。

       c.将电动平车放在两根平行且处于同一水平的轨道上；

各项指标均应下列规定：

       (1)电动平车轨距K的极限偏差，不得超过△K≤±2mm。

       在同一轴线的两个车轮偏斜方向相反。同轨道上的所有车轮偏斜量不大于L/800，L为车轮端面上加工的基准圆直径。

       (2)同一轴距下车轮的同位差不大于2mm.

       (3)润滑油能到达润滑。

3、电动平车的润滑

       电动平车设备润滑的好坏直接影响各机构的正常运转，对延长机器寿命和安全生产有密切关系，因此使用和维修人员必须认真检查各润滑点的润滑情况，按规定及时补充和更换润滑油脂。

       3.1电动平车各润滑点的分布

       a.减速器；b.车轮轴承箱c.电动机内轴承；d.旋转装置轴承.

       e.制动器上各铰轴；

       3.2润滑条件与润滑材料

4、电动平车的操作与使用

       4.1电动平车安全操作技术规则

       a.配备专职人员操作

       b.安装吨位牌

       c.电动平车运行时禁止人员在小车上

       d切断电源才允许检查和维修电动平车

       e禁止在电动平车上抛投物品

       f每年必须对电动平车进行定期全面检查，结果记入设备档案

       4.2电气设备检修安全技术规则

       a.电气控制设备只允许专人进行维护

       b.检修时，只允许用36伏以下照明设备

       c.导线有裸露或护罩不全不允许使用电动平车

       d.必须带电检修时，一定要有绝缘保护措施，并有专人进行监护，发生危险及时断电

       e.所有通电设备必须有接地措施

       4.3操作工职责

       a.熟悉电动平车设备的操作方法和保养规则

       b.严格遵守安全操作技术规则

       c.在主开关接电前必须检查所有控制手柄是否在零位

       d.开动前必须先发出警报信号

       e.必须与地面挂钩工紧密配合，必须听从他指挥，其他任何人指挥不准听从

       f.电源电压显著降低时不准开动电动平车

       g.工作完毕后操作者必须拉开总电源和断开电锁

       h.真记好工作记录，并将操作中发现的故障向有关部门及接班操作工通报；

       i.操作工离开电动平车前，必须将电动平车停放在规定的位置。

5、运转试验

       5.1电动平车试车

       5.1.1试车前的准备

       A.关闭全部电源，按设计资料检查各传动机构的连接件是否牢固，结构是否变形，检查轨道上是否有障碍物既有碍电动平车运行的情况，清理好周围环境。

       B.全面检查电气系统所有设备接线.元件位置是否正确，特别注意制动线路的正确性，各种开关动作灵活性及可靠性，各驱动电机接线的正确性。

       5.1.2.无负荷试车

       A.不装载荷时，接通电源，开动各机构使其运转，灵活性，是否符合设计要求。

       B.开动各机构反复运行三次，观察各机构运行情况。

       5.1.3静负荷试车

       额定负荷要求载荷应从小到大逐渐加至额定负荷，不出现异常。

       5.1.4动负荷试车

       额定动负荷，.开动机构作正反向运转，试验时间至少应延续1小时.各机构应动作灵敏，工作平衡可靠，电动机及电气元器件的温升不允许起过规定标准，观察整机不应有不正常的响声和振动等现象。

6、维修与故障处理

       6.1车架及其主要构件

       a.车架及主要结构件至少每年进行一次全面检查；

       b.检查所有连接螺栓，不得有任何松动.

       c..检查主要焊缝，应用煤油清洗后再检查，如发现有裂纹铲除干净，用高品质焊条焊接。

       d.电动平轨道至少二年应检查一次。检查钢轨是否紧固，焊缝有无开裂，钢轨磨损情况等，测量钢轨偏差，对超差部分进行调整。钢轨磨损超过原轨头宽15%时，应换新钢轨。在修复钢轨时，焊钢轨压板时，电源不得触及钢轨，更不得在钢轨上打火。

       e.检查金属表面油漆情况，根据实际情况建议3-5年涂油漆一次，重新涂漆时应符合有关涂装规定。

       6.2运行机构

       6.2.1车轮的啃轨

       正常运行是蛇形前进，因此运行时车轮的轮缘与轨道的侧面经常有轻微磨擦，这属于正常的导行.面啃轨是指轮缘与钢轨有严重抵触，同一方向运行时，轮缘始终执着钢轨侧面，并发出尖叫声或产生剧烈震动，在较短时间轮缘或钢轨磨损较严重，出现相互切割的现象.因此，车轮的啃轨与车轮的导行应区别开。

常见的啃轨处理方法

       A.如运行始终向一个方向啃轨，则是车轮水平偏差超差，应重新安装调整.

       B.如运行时始终在某段钢轨上啃轨，应调整钢轨.

       C.如在全程上始终啃外缘(或内缘)，则是轮距或轨距有问题，应调整钢轨，偏差不得超过±2mm。

       6.2.2车轮打滑

       车轮打滑现象有多种因素造成，按不同情况进行补救。

       A．车轮滚动而不在一个平面上，应在轴承箱水平支承面处加垫调整。

       B．钢轨踏面上有油污存在，应去除于净。必要时可在轨面上撒上细砂以加大磨擦系数。

       C．钢轨高低不平，在运行方向有垂直波浪及两轨道高低差超差等造成，应重新调整钢轨使其达到规定要求。

       6.2.3经常检查运行机构的电动机，减速器、制动器的底座螺栓和车轮组、连接螺栓固紧情况，不得产生松动现象。

       6.3.4经常检查电动机、制动器、减速器的底座的固定螺栓是否松动。

7、电气控制

7.1供电方式

蓄电池组供电

       KPX系列是蓄电池电动平车，以蓄电池供电。蓄电池给直流牵引电机提供电力，直流电机拖动平车运行。直流电机与交流电机相比有不易烧损，起动力矩大，过载能力强的优点。

7.2电机介绍

       KPX平车采用XQ系列直流串激牵引电机，起动力矩大，过载能力强。

7.3电气控制系统

       电动平车用手持按钮盒随车控制，有正、反、停等按钮，电气原理图分别表示于后。

       使用时依次打开总电源开关、电锁等，然后按住相应运行方向的按钮，平车即启动运行。松开按钮平车即制动停车。

7.4控制箱

       平车的控制箱装有调速器和显示电压表，好显示蓄电池该机是充电，来保护蓄电池的使用寿命

8、使用说明

       1)KPX要求轨道钢轨顶部应高出地坪5-10mm，轨道内侧开60mm宽，50mm深的轮缘槽。

       2）钢轨顶部应高出两侧地面8-10mm。

       3）如为有缝道轨，则钢轨接缝处应有5mm×45度的倒角，以免和摩电块下棱相碰。推荐采用焊接方式焊接钢轨，接头处焊后磨平。

       4）充电时应关闭所有开关，拔出钥匙。检查电瓶盖通气孔是否畅通，充电场地严禁烟火。

       5）每星期检查电瓶中电解液面的高度（应高出保护片15-30mm），低于时应加电瓶专用液调整液面高度，详见《蓄电池使用说明书》。

       6）一次充电运行距离6-12km，一般工况下可使用7天左右。

       7）遵循浅放即充的原则，我们推荐每2天，晚上平车停用时充电一次。尽量不要等电量全部用完再充，这会缩短电池寿命。

       7）蓄电池过充电和充电不足均会损害电池寿命使性能下降。一次充电时间一般为3-8小时。

       8）蓄电池长期不用时，应充足电存放在干燥阴凉处，每2个月补充足电一次。
